螺旋千斤頂是起重作業中經常用到的起重設備，很多時候也用于交通行業車輛的維修，螺旋千斤頂可分為固定式螺旋千斤頂和移動式螺旋千斤頂兩種。

一、固定式螺旋千斤頂

它是一種簡單的螺旋千斤頂，是由帶螺母的底座、起重螺桿、頂托重物的頂頭和轉動起重螺桿的手柄等幾個部分組成。

螺母用螺釘固定在底座上端。當轉動手柄時，螺桿即在螺母中上下移動，頂起或降下重物。

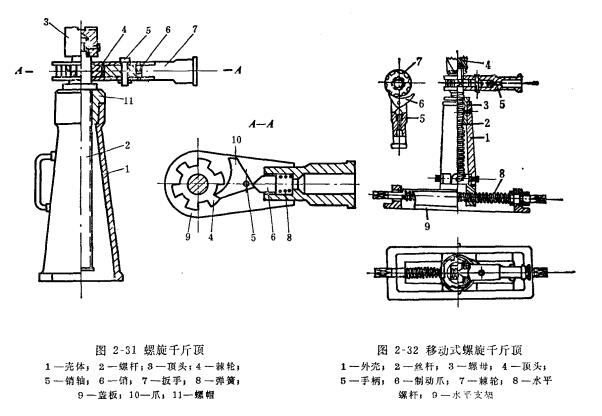

在工作場地不允許手柄作大幅度地轉動時，可以采用帶棘輪扳手的螺旋千斤頂，它的結構件圖2-31。工作時指需要在小范圍內來回搖動手柄，使其升降螺桿。頂頭直接頂托重物，它不隨螺桿的轉動而轉動。底座作為螺桿的支承件，其高度能容納整根起重螺桿的長度。

螺旋千斤頂由于螺紋的導角小于螺桿與螺母間的摩擦角，具有自鎖作用。所以在重物的作用下不會下落。

二、移動式螺旋千斤頂 移動式螺旋千斤頂?shù)臉?gòu)造基本上和固定式螺旋千斤頂相同，移動式螺旋千斤頂?shù)牡鬃旅嫜b有一個水平螺桿的支架，它的結構見圖2-32.

由于這種千斤頂帶有一個水平螺桿的支架，因為它不僅能夠頂升或下降重物，而且還能作水平方向的移動。這種千斤頂在設備安裝時用的較多。

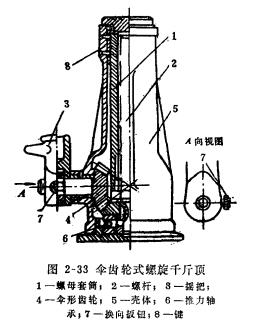

三、傘齒輪式螺旋千斤頂

它在殼體內裝有螺母套筒、螺桿和傘形齒輪傳動機構等。它的螺桿部分只轉動而不升降，在套筒上銑有定向鍵槽，套筒只升降而不轉動，因此，工作時扳動搖把，轉動傘齒輪，使螺桿轉動，螺桿旋轉時，套筒就沿著殼體上部的定向鍵升降。在傘齒輪外部裝有搖把的地方，裝有一個換向扳鈕，用它可控制傘形齒輪的正、反向轉動，帶動螺桿倒轉或順轉，而使套筒上升或下降。在傘形齒輪的底部與底座間裝有一只推力軸承，用以減少齒輪底部的摩擦，這種螺旋千斤頂?shù)钠鹬亓考s為8-50噸，頂升高度可達250~400毫米。

?

螺旋千斤頂相較于其他千斤頂來講，使用方便，操作省力和上升速度更快，還可以在水平方向操作使用。
